Система мониторинга – это новое решение от NIKOMAX, упрощающее администрирование системы СКС.

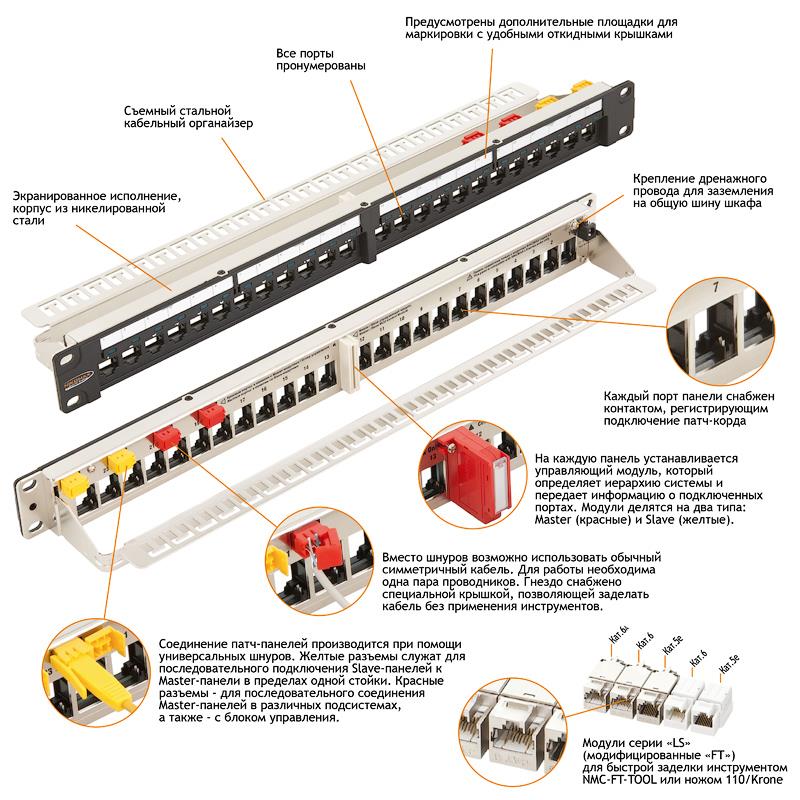

В основе системы лежат наборные патч-панели особой конструкции. Каждый порт LED-панелей снабжен контактом, определяющим наличие физического подключения в данном разъеме. Такое конструктивное решение позволяет использовать обычные четырехпарные коммутационные шнуры RJ45-RJ45.

Из-за особенностей конструкции с данными панелями необходимо использовать специально модифицированные модули KeyStone, с индексом «LS» в артикуле. Основой для модификации послужили компоненты серии NIKOMAX Fast Termination, так что модули «LS» совместимы с инструментом для быстрой заделки NMC-FT-TOOL и доступны всех тех же типов, что и модули «FT».
Подробное описание и технические характеристики модулей вы можете найти на соответствующих страницах модулей «FT»: экранированные, неэкранированные – они полностью идентичны, за исключение выреза в передней части модуля.

• Простая, гибкая и универсальная модульная конструкция. Нет необходимости заменять всю панель, если что-то в ней выйдет из строя. Светодиодные блоки, модули Keystone, контроллер модули все легко заменяется;
• Использование стандартных патч-кордов для коммутации портов, что крайне удобно при дальнейшей эксплуатации системы;
• Система построена на первоклассных модулях KeyStone серии NIKOMAX «LS» (модифицированные модули «FT»), что позволяет:
  • Сочетать различные типы модулей на панелях в любых требуемых конфигурациях;
  • Легко и дешево изменять конфигурацию в случае необходимости;
  • Модули доступны в экранированном и неэкранированном исполнениях, категорий 5е, 6 и 6a;
  • Использовать инструмент NMC-FT-TOOL для быстрой заделки, который позволяет просто и удобно производить монтаж, экономит время.
• Управляющие модули легко снимаются, заменяются или перепрограммируются, не затрагивая физической конфигурации системы;
• Система поддерживает до 1 600 патч-панелей одновременно (38 400 портов);
• Панели возможно соединить обычным медным кабелем, что позволяет объединить несколько удаленных систем в одну общую сеть для мониторинга;
• Доступная цена.

	NMC-RP24-LS-1U-MT	Коммутационная LED панель, 19, наборная, UTP/STP, под 24 модуля Keystone серии LS
	NMC-KJSA2-LS-MT NMC-KJSE2-LS-MT NMC-KJSD2-LS-MT NMC-KJUE2-LS-WT NMC-KJUD2-LS-WT	Модули Keystone серии LS, для LED панелей, RJ45/8P8C, STP (кат.6а, 6, 5е), UTP (кат.6, 5е) Заделка производится FT-TOOL или ударным инструментом 110/Krone
	NMC-CBU-LS	Блок управления LED системой
	NMC-MCU-MA	Master-контроллер для LED панелей, красный
	NMC-MCU-SL	Slave-контроллер для LED панелей, желтый
	NMC-PC1UD-LS-030-RD	Master-шнур, 1 пара, неэкран., 3м, красный
	NMC-PC1UD-LS-003-YL	Slave-шнур, 1 пара, неэкран., 0,3м, желтый
	NMC-PSU-LS	Адаптер питания LED патч-панелей / блока управления
	NMC-PC1T17-012-BK	Кабель питания 1х17 разъемов

На каждую панель устанавливается специальный управляющий модуль с микроконтрол-лером, который собирает и передает информацию о подключенных портах. Модули делятся на два типа: Master (красные) и Slave (желтые). Соединение панелей между собой происходит через отдельные соединительные разъемы, расположенные на тыльной стороне. Разъемы имеют ту же цветовую маркировку, что и контроллер-модули: красные служат для последовательного подключения панелей с Master-контроллерами, желтые – для панелей со Slave-контроллерами.

Схема подключения компонентов

Каждая панель в системе должна получить питание от общей электросети. Для удлинения провода адаптера питания и для экономии гнезд розеток необходимо использовать разветвительный кабель (1 на 17 разъемов).

К патч-панели с Master-контроллером последовательно подключается до 39-ти других «Master-панелей», а к каждой такой панели до 39 панелей со Slave-контроллерами. Таким образом, на каждую отдельную стойку достаточно одной Master-панели с соответствующим контроллером, а всего система поддерживает работу до 1 600 патч-панелей или 38 400 портов. Для соединения панелей между собой возможно использовать и обычный горизонтальный кабель (необходима одна пара). Соединительные разъемы снабжены крышками, позволяющими заделать кабель без применения специального инструмента (самозажимная конструкция). Вся информация собирается и обрабатывается на блоке управления, который подключается к компьютеру по USB-кабелю. Блок подключается через красный соединительный разъем к первой Master-панели системы.

Общая схема системы мониторинга

Общая длина соединений по витой паре может превышать 1 километр (зависит от конкретного кабеля), что позволяет охватить структуру крупного здания или объединять несколько систем, расположенных в разных корпусах, в одну общую сеть для мониторинга. Для работы LED-системы, требуется создавать каналы по модели кросс-соединения. LED-панели работают попарно для обеспечения мониторинга изменений в системе. Таким образом, кабельная инфраструктура делится на две группы: подсистему рабочих мест и подсистему активного оборудования, каждой из которых присваивается половина панелей.
